?產品介紹

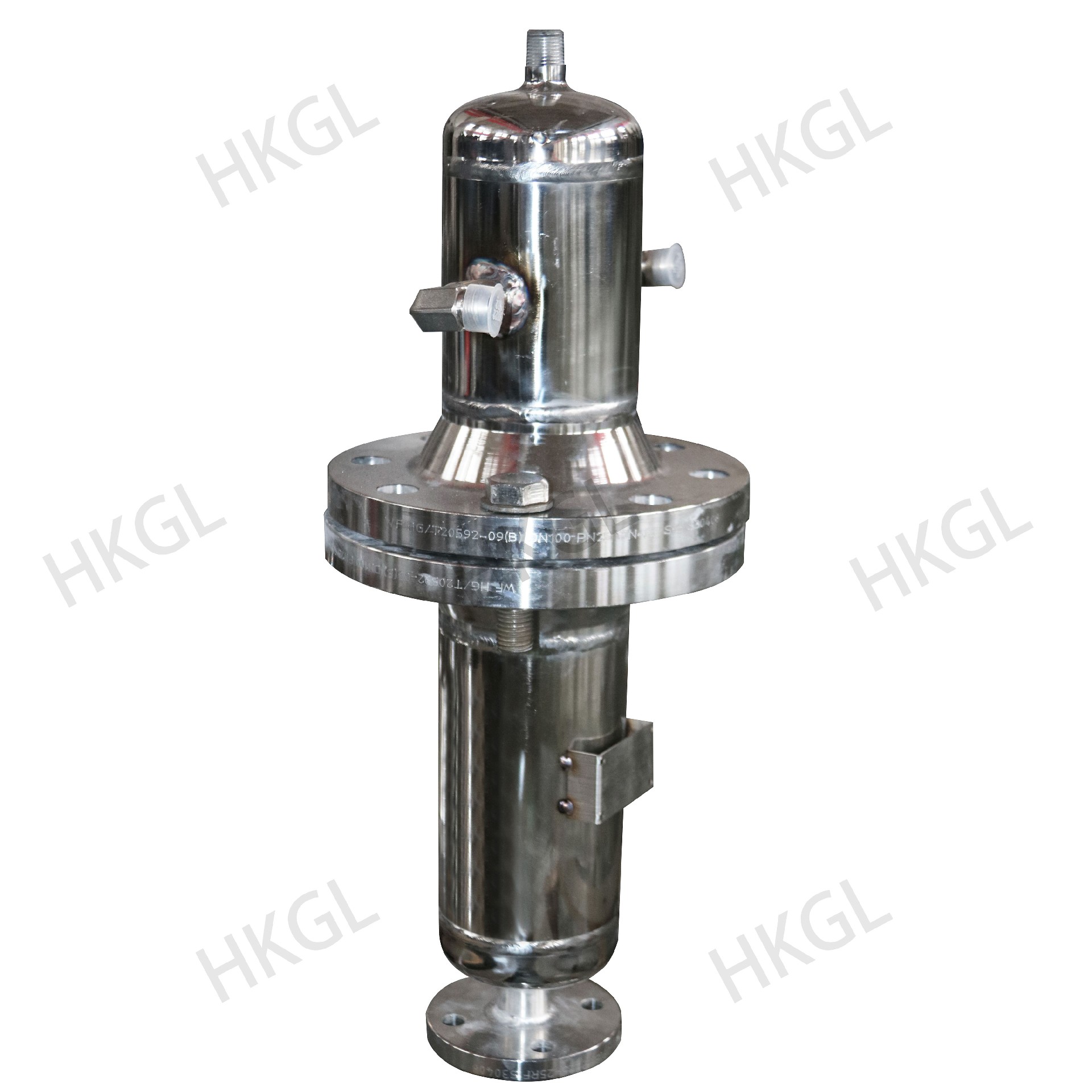

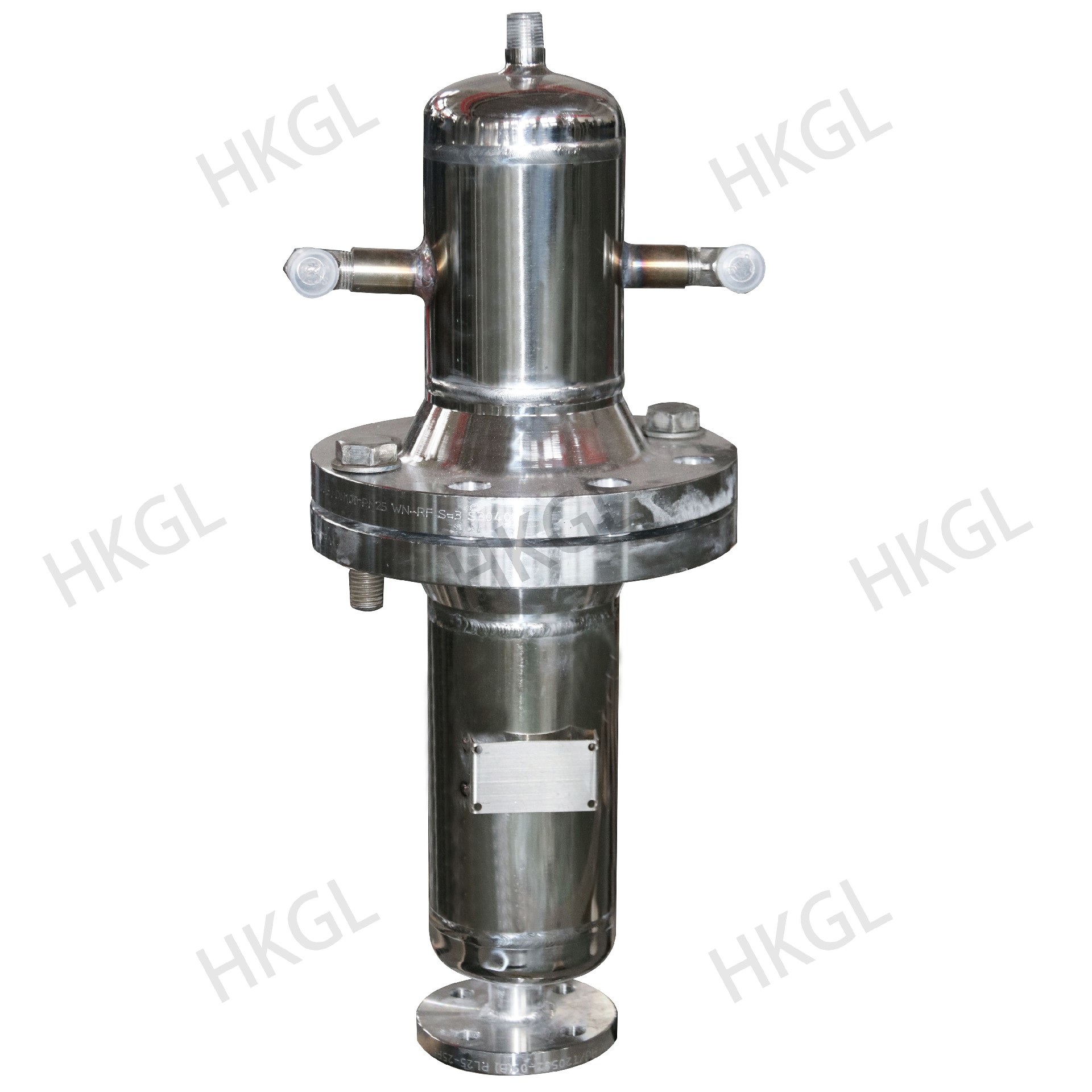

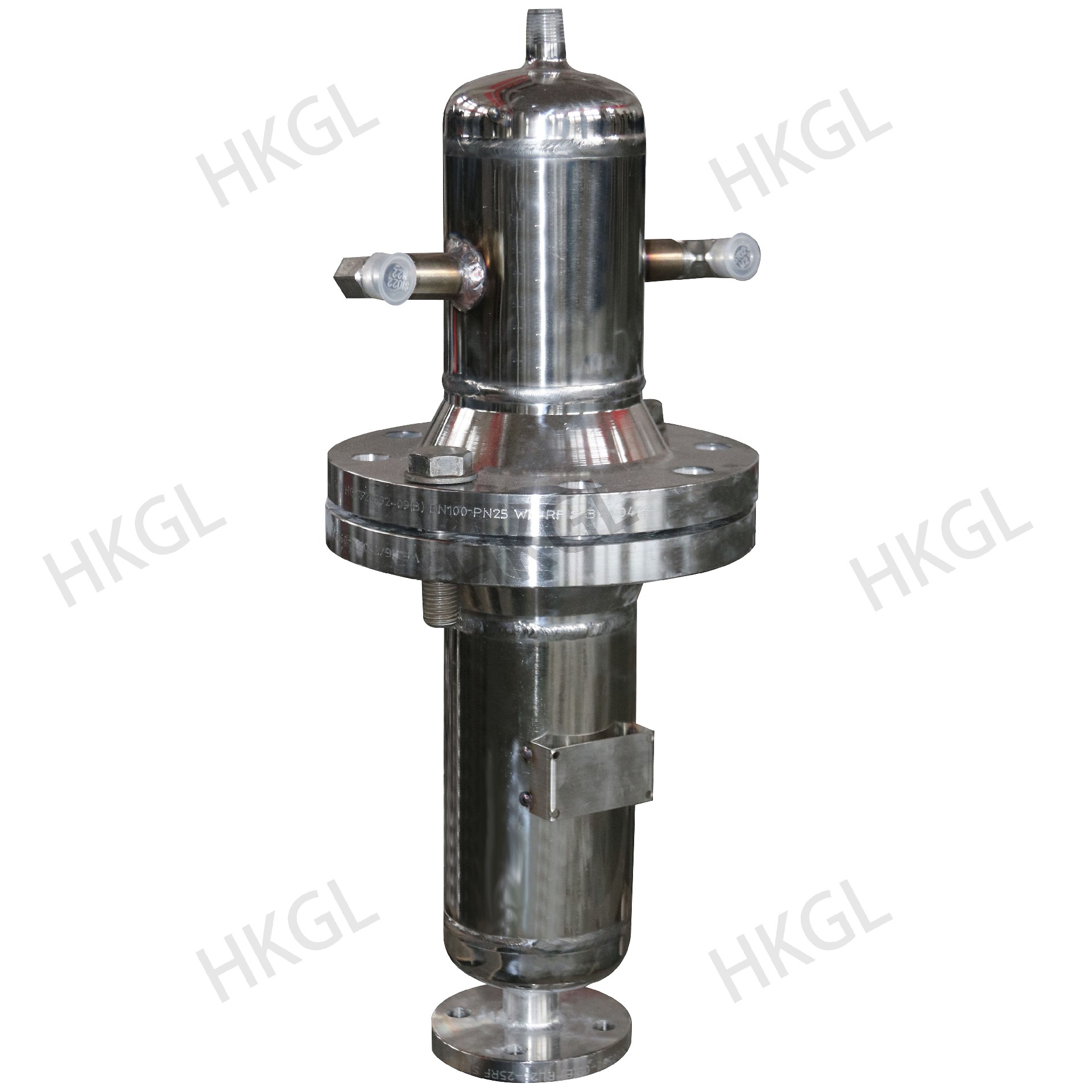

HK-GS系列標準型氣體過濾器外殼采用鋼制外殼制造,空氣流動效果優良。進出口管道在同一條直線上,拆卸上筒體即可更換濾芯,簡單安全。 過濾器內部濾芯安裝標準的5英寸至40英寸,數量多達200多支, 因此完全可按客戶的流量選擇合適的配置。過濾器還可選擇不同形式的濾芯,如聚丙烯、聚四氟乙烯、不銹鋼等等來滿足各種不同的工況過濾要求。
?外形尺寸

?標準尺寸
過濾器型號 | 流量(NM3/Min) | 濾芯數量 | 濾芯長度 | 進出口接管 | 連接形式 | 外形尺寸 | D | W | H | H1 | H2 |
---|---|---|---|---|---|---|---|---|---|---|---|
HK-GS-01 | 1 | 1 | 5’’ | DN25 | 法蘭卡箍 | ?102 x 222 x 370 | 102 | 222 | 370 | - | 250 |
HK-GS-02 | 2 | - | 10’’ | - | - | 510 x 370 | 510 | 370 | - | - | - |
HK-GS-03 | 4 | - | 20’’ | DN40 | - | 760 x 610 | 760 | 610 | - | - | - |
HKGS-6F | 6 | 3 | 10’’ | DN50 | 法蘭 | ?184 x 444 x 780 | 184 | 444 | 780 | 286 | 400 |
HK-GS-10F | 10 | - | 20’’ | DN65 | - | 444 x 1050 | 444 | 1050 | 296 | 640 | 344 |
HK-GS-15F | 15 | 5 | - | DN80 | - | ?234 x 494 x 1070 | 234 | 494 | 1070 | 376 | 653 |
HK-GS-20F | 20 | - | DN100 | - | - | 494 x 1210 | 494 | 1210 | 391 | - | 414 |
HK-GS-30F | 30 | 7 | - | - | - | ?274 x 534 x 1260 | 274 | 534 | 1260 | 663 | 454 |
HK-GS-40F | 40 | 9 | DN125 | - | - | ?306 x 566 x 1330 | 306 | 566 | 1330 | 415 | 685 |
HK-GS-60F | 60 | 14 | - | - | - | ?356 x 616 x 1350 | 356 | 616 | 1350 | 424 | 698 |
HK-GS-80F | 80 | - | DN150 | - | - | 666 x 1440 | 666 | 1440 | 434 | - | 606 |
HK-GS-100F | 100 | - | - | - | - | 666 x 444 | 666 | 444 | - | - | 606 |
HK-GS-120F | 120 | 29 | - | DN200 | - | ?506 x 766 x 1560 | 506 | 766 | 1560 | 468 | 735 |
HK-GS-140F | 140 | - | DN200 | - | - | 766 x 1610 | 766 | 1610 | 498 | - | 726 |
?技術參數
工作壓力:0~25MPa
工作溫度:-45~500℃
連接口徑:DN15~DN1000
殼體材料:碳鋼、低溫鋼、不銹鋼、合金鋼、襯膠
濾芯密封圈材料:氟橡膠、三元乙丙、丁晴橡膠等
設計制造參考標準:《GB150-2011》、《SH/T3411-1999》、《HG/T21637-19991》、ASME標準設計制造
設備墊片材質:金屬纏繞墊、四氟、三元乙丙、石墨
過濾器配件:壓力表、壓差計、差壓變送器、放空閥、排污閥
過濾介質:合成氣、煤氣、氫氣、氮?dú)狻⑻烊粴獾雀鞣N復雜成分混合工業氣體
濾芯材料:聚醚砜、聚乙烯、聚四氟乙烯、不銹鋼粉末、不銹鋼折疊、鈦棒等
過濾精度:0.01um、0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可選)
?表面處理
碳鋼表面:噴漆、防腐
不銹鋼表面:噴砂、拋光
?濾芯型號
聚丙烯系列 聚醚砜系列 金屬燒結氈系列 聚四氟系列 金屬膜系列 金屬粉末燒結系列 楔形系列
?技術選型
公稱通徑(DN) | DN15-DN1000(1/2’’-40’’) |
---|---|
殼體材質 | 碳鋼,不銹鋼,鈦材,合金鋼等 |
濾芯材質 | PP/PES/PTFE/304/316L/合金材質 |
過濾精度 | ≥0.01um |
連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
法蘭壓力 | 0.25-6.3MPa(150-600LB) |
法蘭密封面 | FF、RF、M、FM、RJ、T、G |
墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
附 注
可根據用戶提供的規格、型號及樣品加工定制!
